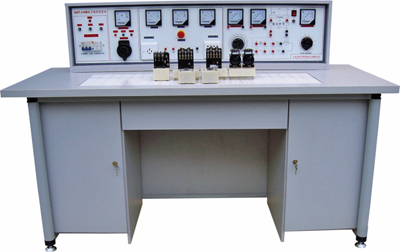

ZY-318A通用电力拖动实验台
目前国内电力拖动实验器材大多是散件、无正式实验台桌及功能齐全的电源控制柜。我厂聘请专家潜心研究，研制成功该套功能完善的实验设备，其电源控制柜具有三相漏电开关，十分醒目的带自锁急停按钮等，以保证实验人员人身及实验设备的安全。有表指示工作电流及电压、功能齐全。最巧妙的是实验元器件均已装在元件盒上，实验时不需螺丝固定仅需把元件盒随意插入通用底板即可连线实验，大大提高实验速度。示教台上立式演示屏能使学生非常清楚的视听教师讲解。该套设备是实验室更新换代及新增设备最佳选择。
单价：7692元/台
一、结构与配备：
1、配有12台学生实验桌，一台二座，桌外形尺寸160×68×80cm，桌面中央配置通用插板，尺寸为90×35cm，桌下部是元件储存柜。
1、 配有1台示教控制台，通用插板演示屏立在电源控制柜上。
2、 配有13台电源控制柜，每张实验桌与示教控制台各配一台。
3、 其他器材配备见清单(以二十四座为例)
序号 | 名称 | 型号/规格 | 单位 | 数量 | 备注 |
1 | 保险管 | 2安培 | 只 | 6×13 | |
2 | 交流接触器 | CJ10-l0A 380V | 个 | 6×13 | 已装元件盒上 |
3 | 指示灯 | XD-5 | 个 | 3×13 | 已装元件盒上 |
4 | 整流二极管 | IN5408 | 只 | 5×13 | 已装元件盒上 |
5 | 电阻 | RX-510Ω/30W | 只 | 3×13 | 已装元件盒上 |
6 | 钮子开关 | KN1×2 | 只 | 3×13 | 已装元件盒上 |
7 | 行程开关 | LXl9-001 | 只 | 4×13 | 已装元件盒上 |
8 | 按钮-红 | LAl9-ll | 只 | 2×13 | 已装元件盒上 |
9 | 按钮-绿 | LAl9-11 | 只 | 4×13 | 已装元件盒上 |
10 | 倒顺开关 | KO-3 380V/10A | 只 | １×13 | 已装元件盒上 |
11 | 三相闸刀 | 380V l5A | 只 | 1×13 | 已装元件盒上 |
12 | 三相双投闸刀 | 380V l5A | 只 | 1×13 | 已装元件盒上 |
13 | 热继电器 | JRO-20/3 | 只 | 2×13 | 已装元件盒上 |
14 | 时间继电器 | JS7-1A 380V | 只 | 2×13 | 已装元件盒上 |
15 | 变压器 | BK-25W 380V/6.3V 36V | 只 | 1×13 | 已装元件盒上 |
16 | 导线 | 铜蕊线1.13MM | 米 | 若干 | 已装元件盒上 |
17 | 尖咀钳 | 把 | 1×13 | ||
18 | 螺丝刀 | 把 | 3×13 | ||
19 | 万用表 | MF-500型 | 个 | 1×13 |
二、实验内容
l·闸刀开关正转控制线路
2·接触器点动正转控制线路
3·具有自锁的正转控制线路
4·具有过载保护的正转控制线路
5·倒顺开关控制正反转控制线路
6·接触器联锁的正反转控制线路
7·按钮联锁的正反转控制线路
8·按钮接触器复合联锁控制线路
9·自动往返行程控制线路
10·接触器控制串联电阻降压 起动线路
11·时间继电器控制串联电阻降压控制线路
12·手动Y/△降压起动
13·接触器控制Y/△降压起动
14·时间继电器控制Y/△降压起动
15·QX3-13型Y/△自动起动控制线路
16·半波整流能耗制动控制线路
17·全波整流能耗制动控制线路
18·C620车床电气控制线路
19·手动降压起动
20·单相运行反接制动控制线路
21·电动葫芦电气控制线路
22·C6163车床电气控制线路
23·控制电路联锁控制线路
24·主电路联锁控制线路
