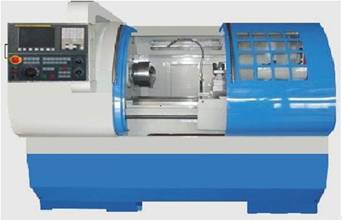

ZY-CK6132/6432/6140教学/生产二用型数控车床
一、产品概述
ZY-CK6132/6432/6140型卧式数控车床采用机电一体化设计，外形美观，结构合理，用途广泛，操作方便。该机床可自动车削多种零件的内外圆，端面、切槽、任意锥面、球面及公、英制圆柱螺纹、圆锥螺纹等工序。该机床床身导轨采用超音频淬头工艺,导轨接触面采用进口高耐磨贴塑，导轨面淬硬处理，经精密研磨和精密铲刮，获得优良导轨精度；耐磨性强，精度保持性好；主轴系统结构先进，回转精度高，抗振性好，具有较高的切削性能；纵、横向采用滚珠丝杆传动；动态响应优良，整机噪音低。该机床对于大、中、小批量、多品种、多规格零件的轮番加工有较强的适应能力，尤其是加工圆锥面、圆球面等特形零件更能显示出它效率高、质量稳定可靠的优越性。
二、机床的主要规格与参数
机床型号 | CK6132 | CK6432 | CK6140 | ||
床身上工件回转直径 | 320mm | 360mm | 420mm | ||
工件长度（顶尖距） | 500/750mm | 500/750mm | 750/1000mm | ||
工件 | 床身 | 320mm | 360mm | 420mm | |
拖板 | 150mm | 150mm | 215mm | ||
工件加工长度 | 450/700mm | 450/700mm | 650/850mm | ||
主轴头形式及锥孔 | D4 | D6 | C6 | ||
主轴通孔直径 | Φ38mm | Φ60mm | Φ65mm | ||
电动刀架形式及装刀数 | 立式4工位＆排刀 | 立式4工位＆排刀 | 立式 4/6/8工位 | ||
刀杆截面尺寸 | 20×20mm | 20×20mm | 20×20mm | ||
外形尺寸 | 500/750mm | 1700×1400×1800 mm | 1800×1300×1650 mm | 2130×1400×1800 mm | |
750/1000mm | 2000×1400×1800 mm | 2050×1400×1800 mm | 2420×1400×1800 mm | ||
数控系统 | 可先配：发那科、西门子、广数、华中、华兴、中义等，价格另议 | ||||
