ZY-TTA透明液压推土机PLC控制实训装置

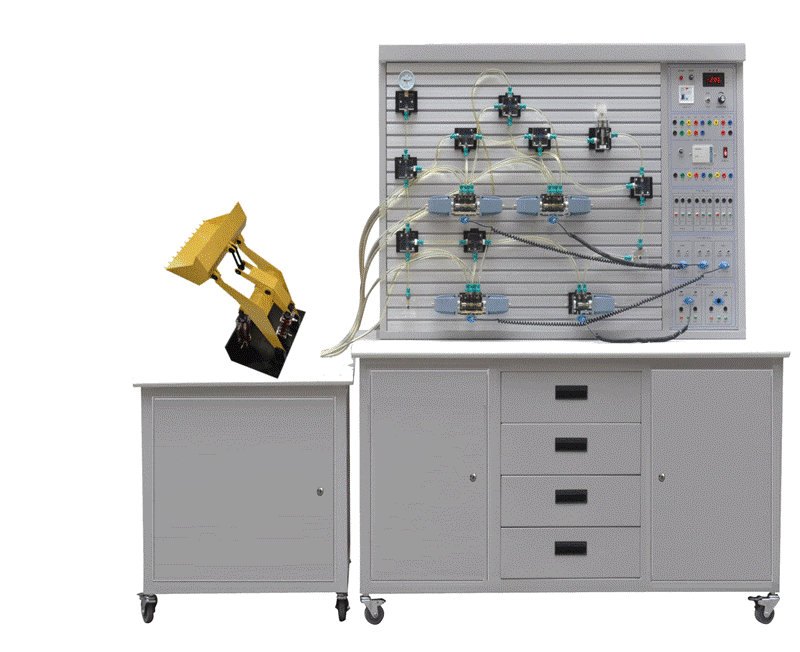

（图片仅供参考，以实际设计为准）

一、概述：
推土机是机械工程中主要的机械，它广泛应用于工程建筑、施工筑路、水力工程、国防工程等土石方施工及矿山采掘等行业。液压推土机仿真模型具有体积小、重量轻、操作方便和远距离操纵等优点，其目的是引导学生进行积极思维、创新设计、培养学生综合设计能力和实践动手能力一种新型综合实训设备。
二、技术参数
1、电源：AC220V 50HZ
2、直流电源输入AC220V 输出DC24V/3A
3、可编程控制器（PLC）：三菱FX1S－20MR主机 12输入 8输出（继电器输出方式）
4、液压实验泵电机功率：250W， 调速范围0－1500r/min，液压泵工作时噪声≤58dB，演示实验油路液流要求压力仅需0.8-1.3Mpa (油泵最高压力：Pma＝2.5Mpa)
5、电磁换向阀：DC24V 吸力3Mpa
6、实训桌外型尺寸：≥1500mm×700mm×1750mm
7、推土机实训台外形尺寸：≥750mm×650mm×1350mm
三、主要特点:
1、透明液压PLC控制实训装置（推土机液压实训台）主要由实训桌、控制实训台、推土机实训台、液压元件和电器控制器件、可编程控制器（PLC）等组件组成。
2、透明液压PLC控制实训装置（推土机液压实训台）是将液压推土机的结构原理能够搬到 课堂上学习的一种现代化教学产品，装载机机身采用进口透明有机玻璃制作，耐腐蚀，抗磨性能好，长久不变色，透明直观，演示效果逼真。
2、柜体采用1MM厚的SPCC冷扎板制作，坚固美观，表面采用中温磷化防锈漆，静电喷涂。
3、柜体装有四个万向轮，方便设备的搬运与拆卸。
4、配备全常用液压元件：每个液压元件均配有安装底板，可方便、随意地将液压元件安 放在铝合金型材面板上（面板带“T”沟槽形式的铝合金型材结构）。油路搭接采用快换接头，拆接方便，不漏油。
5、电气主控单元采用PLC可编程序控制器控制，同时以液压回路为控制对象，加强对PLC控制可编程序控制器的学习及应用。
6、实验控制单元也可以采用独立的继电器控制单元进行电气控制，通过比较，突出PLC 可编程序控制的优越性和先进性，加深对PLC编程器的了解与掌握。
四、学习目的:
1、液压传动各部件及工作原理观摩、拆装实训；
2、液压控制系统原理学习与分析；
3、推土机仿真作用铲土和推土、卸土工作实训；
五、配置清单：
