ZYFT-2021A自动扶梯教学模型实训装置（小型）

一、设备概述

1.自动扶梯模型实训考核装置，是根据商用自动扶梯的维护和保养要求开发的一种实训平台。适合于各类职业院校和技工学校的自动扶梯安装与维保、楼宇自动化、机电自动化等电梯相关专业以及职业资格鉴定中心和培训考核机构。整个装置采用铝合金型材骨架、曳引装置、驱动装置、扶手驱动装置、梯路铝合金导轨、梯级传动链、ABS注塑梯级、梳齿前沿板、电气控制系统等部分组成。

2.电气控制采用西门子PLC系统，驱动采用变频节能控制；

3.整个扶梯模型安装在移动车上可以方便实现移动、旋转，方便教学。

二、技术参数

1、输入电源：三相四线（或三相五线）AC380V±10%，工频50Hz；

2、工作环境：环境温度为-5℃～+40℃，相对湿度＜85%（25℃）；

3、整机容量：≤2.5kVA；

4、模型尺寸：3000mm（长）×770mm（宽）×2100mm（高）；

  控制台尺寸：1200mm（长）×750mm（宽）×1220mm（高）；

5、提升高度（地面到上平台）：1380mm；

6、梯级结构：宽300mm，ABS注塑成型，拆装式结构

7、运载能力 ：20KG

8、驱动方式：PLC可编程控制，变频节能自起动/运行；

9、安全保护：具有保护接地、过载、过流、漏电流保护功能，安全符合国家标准。

三、实训项目

1、认识自动扶梯的结构，涨紧装置、梯级、梯级导轨、扶手带、牵引链、梳齿板、驱动装置等主要部件名称及作用。

2、认识自动扶梯安装保护装置的作用、安装位置包括：曳引链条断裂保护装置、扶手带入口安全保护装置、梯级下沉保护装置、驱动链断链保护装置、扶手带断带保护装置、制动器、机械锁紧装置等。

3、自动扶梯的基本安全操作与使用；

4、梯级的拆装操作；

5、梳齿板的调整；

6、梳齿前沿板的调整；

 7、扶手带的张紧的调整；

8、梯级链张紧的调整；

9、驱动链的调整；

10、扶梯防逆转机械实验；

11、上下部曳引链安全实验

12、主机断链安全实验

四、扶梯外形图

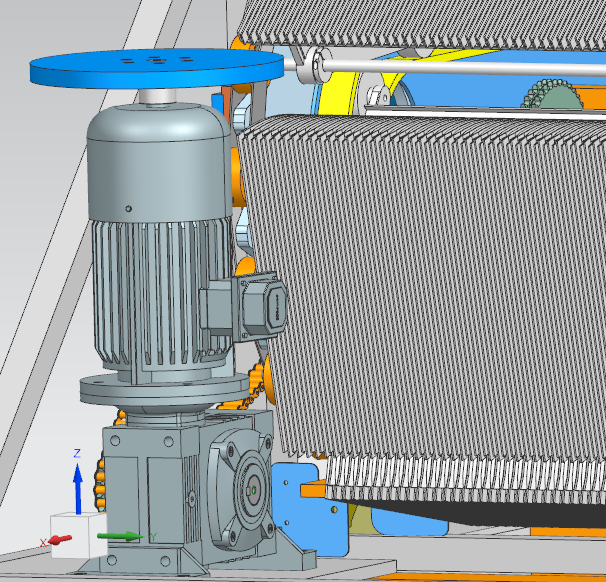

五、曳引装置（驱动）

由交流电机、专用减速器、制动器、手动盘车和传动齿轮等组成。

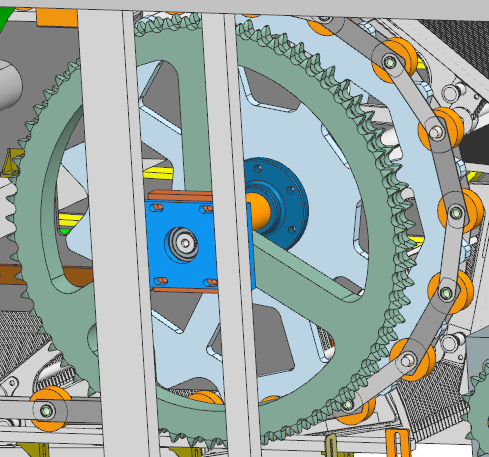

六、驱动链轮装置

1、传动齿轮采用10mm厚铝合金板材数控精加工而成，精度高重量轻，不生锈，

2、梯级链条采用1mm厚不锈钢制作主，铝制销轴，传动平稳，不起锈。

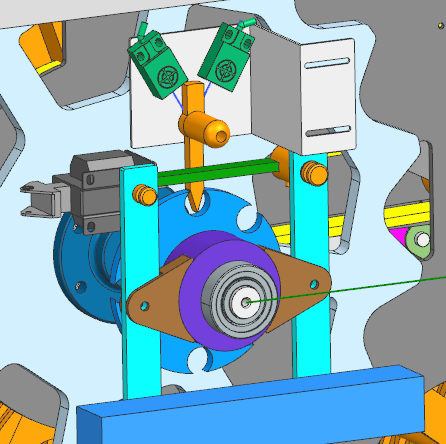

七、扶梯防逆转装置（机械加光电联锁）

防逆转装置如下图，装置装在扶梯上部驱动位。在扶梯上行时凸轮顺时针转动，若扶梯发生异常情况而逆转则凸轮逆转，此时打杆使限位开关动作并使扶梯主刹动作从而使扶梯停止，反之亦然。同时此功能具备手动测试操作功能。

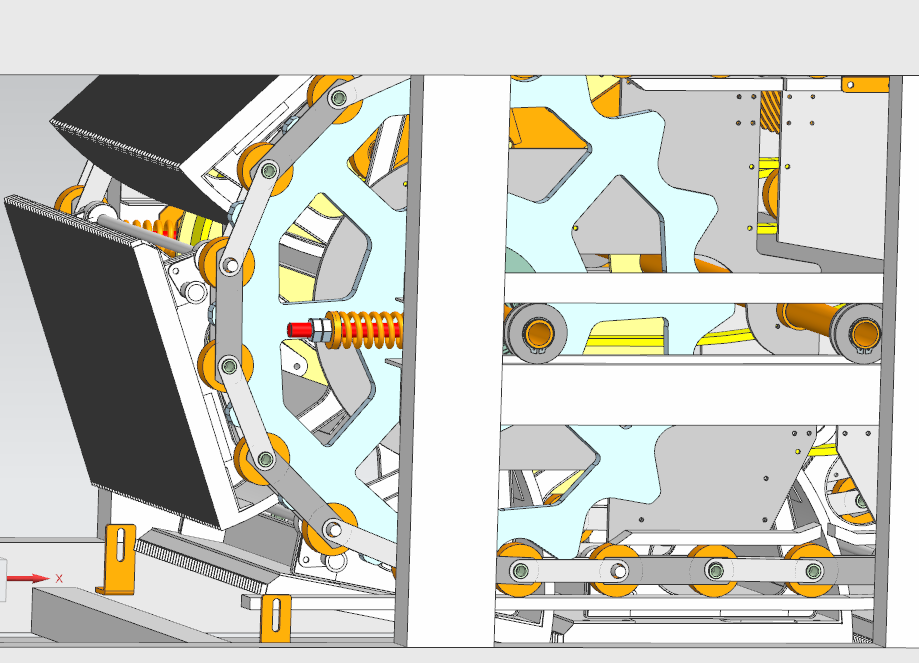

八、梯级（踏板）链轮张紧装置

采用弹簧式张紧装置，使梯级链条始终保持张紧状态，及时抵消在可控范围内因梯级伸长而造成梯级（踏板）等相关部件的偏离、晃荡、冲撞与噪声。本装置全部采用铝合金板材制作。

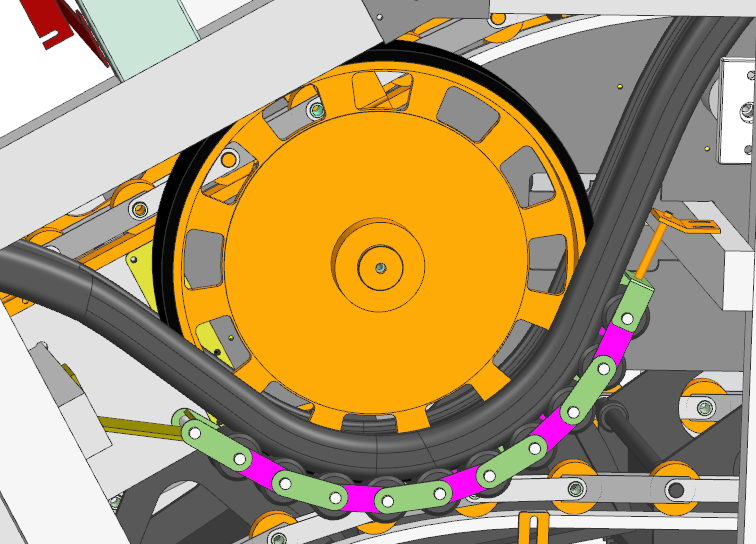

九、扶手带驱动装置

由扶手齿轮、扶手摩擦轮、张紧轮、托辊轮、压辊轮、托带链、回转链条张紧装置组成扶手带动力系统。

十、设备主要配置

十一、配套工具清单
