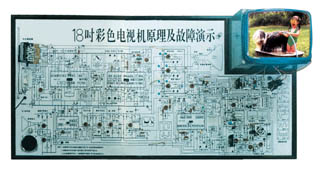

系列家电示教板

一、采用路线：

本系列产品为使普及全国各院校使用，其线路采用电子工业部颁发的全国联合设计线路，ZY—16型14寸彩色电视机示教板即上海金星、日本日立、福建福日线路ZY—6型分列式，ZY—5型集成式黑白电视机示教板为上海飞跃线路。

二、结构与特点：

采用3mm特白塑料板经高级塑料油墨印刷线路作为原理图板面，反面接线全部采用敷铜板印刷电路、合式金属框架、特大的示教板为使运输及学校搬移方便，该板由1000mm×1000mm2块小板拼装而成，设计合理、工艺先进、拼装极为方便，故障演示采用特殊结构的接插件与开关结合的方法，接插方便，接触良好。

三、使用方法：

该产品正面原理图上绞制和注明的各工作点都没有测试点，教学时可用万用表，示波器及扫频仪直接演示各种波型及通道曲线，演示故障实验时只要拔动开关或拔下接插件即可演示故障。演示效果良好，形象直观。

ZY—6型分列式，ZY—5型集成式黑白电视机示教板，能演示电源扫描，行扫描，桢扫描，同步分离，AFC行振荡场振荡，视放通道，伴音、中放，低放，行输出图象中放等部分中的各种故障，ZY—6型彩色电视机故障演示，其包括黑白电视机所有部分外，能演示色放，色同步，签相器，消色，色别，Y放大，Y延迟，R—Y放大，移相，解码矩除，U、V同步解调器等各种故障。
