ZYDLZ-03A电力系统综合自动化实验平台(科研型微型动模）
（5套设备配1套监控平台，监控电脑用户自备）

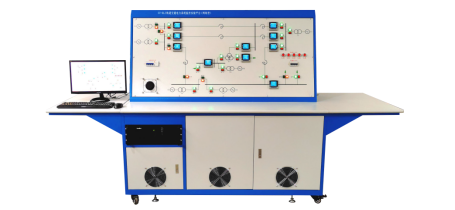

（参考图片）
“电力系统综合自动化实验平台”是根据《电力系统自动装置原理》、《电网监控及调度自动化》、《电力系统自动化》、《电气设备》、《电力系统继电保护》、《电力系统分析》等课程实验教学的内容，并结合电力系统实际应用和发展而研发的综合型实验平台。它能满足对发电厂中常用的自动装置、发电厂监控、电力系统运行、继电保护等教学内容进行操作。本实验平台适用于电力、电气、自动化类各专业相关课程的实验教学，也可作为学生毕业设计和教师科研项目的硬件开发平台。
一、系统结构

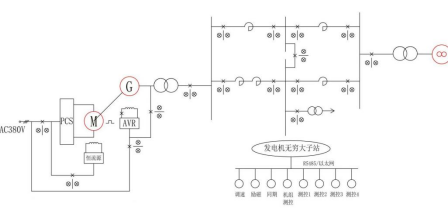

包括模拟发电机，模拟原动机，模拟变压器、模拟无穷大系统、模拟输电线路、模拟母线、模拟负载。系统如下图。包括发电机励磁、调速系统，自动准同期系统（包括手动同期操作）、智能融合终端（具有测控及简单继电保护功能）。以及监控子站。每个开关都配有电流电压互感器，通过智能融合终端监控子站实时显示系统各个开关的运行参数，电流、电压、有功、无功、频率、功率因数等以及操作SOE。
装置主要特点：
1、模拟发电机功率5kW，原动机功率7.5kW，满足国标要求。波形极佳；
2、模拟发电机支要撑做短路故障实验，可以做电力系统稳态及暂态分析。
3、模拟发电机模拟原动机汽轮机/水轮机特性，以及水锤特性及汽气容特性。
4、发电机励磁可以它励,自并励、外接励磁机以及可以与数字仿真相交互。
5、线路模型在20A时不饱和。
6、模拟发电机满足并网、离网要求。可以实现遥调,一键自动开机顺序控制,一次二次调频。调节精度高，可以实现多机(5机)并网/离网运行，并按调度要求发有功无功。
7、设置发电机/无穷大子站监控系统，每个开关都设有测控，通过监控后台系统实现远方分合开关，并保留就地按钮实施开关的分合闸。励磁、调速、自动准同期、机组测控以及系统测控等以R S485/以太网接入子站监控系统中。
8、设置多种故障模拟:线路.母线等故障。
9、无穷大系统可调节系统电压。
10、配有多组阻性负载，每组每组都可灵活配置。
11、智能融合终端具有16路模拟量，24路开人量、16路开出量，具有CAN/RS485.以太网,测量精度高，电压电流精度可达0.2%。在线监测发电机组低压、高压的三相电流、电压的有效值和相位；各序分量的有效值和相位；有功功率、无功功率、功率因数以及频率，发电机转子电压和电流；通过融合终端在线监测各开关的开、断状态，并能通过后台对各开关实现遥控；融合终端的响应能力满足国网对生产过程的数据采集和控制命令执行的时间要求。
二、技术性能
1.输入电源：三相四线 380V±10% 50Hz
2.容 量：20kVA
3.面板尺寸：1900mm×800mm（倾斜度40°）
4.台体尺寸：1900mm×800mm×1400mm
5.通信接口；MRS485及以太网，采用101、103、104等规约；
6.测量精度：电流/电压：±0.2%；有功：±0.5%；无功：±1%
三、实验项目
1.原动机的起动与运转
(1)调速装置操作原理实验
(2)调速装置及原动机控制运转
2.发电机机电特性实验
(1)发电机的空载特性曲线测试
(2)发电机的短路特性曲线测试
(3)发电机外特性及调整特性实验
(4)发电机零功率因数负载特性实验
3.同步发电机励磁控制实验
(1)微机励磁装置基本操作实验
(2)不同α角（控制角）励磁电压波形观测实验
(3)同步发电机起励实验
(4)控制方式及其相互切换实验
(5)逆变灭磁和跳灭磁开关灭磁实验
(6)伏赫限制实验
(7)欠励限制实验同步发电机强励实验
(8)调差特性实验
(9)过励限制实验
4.准同期并列运行
(1)微机准同期装置基本操作实验
(2)自动准同期条件测试
(3)线性整步电压形成（相敏环节）测试
(4)导前时间整定及测量方法
(5)压差、频差和相差闭锁与整定
(6)手动准同期并网实验
(7)半自动准同期并网实验
(8)自动准同期并网实验
5.单机----无穷大系统稳定运行方式实验
(1)单回路稳态对称运行实验
(2)双回路和单回路的稳态对称运行比较实验
(3)单回路稳态非全相运行实验
6.单机带负荷实验
(1)独立系统的特性实验
(2)投、切不同负荷的实验
(3)甩负荷实验
7.电力系统功率特性（功角）和功率极限（静态稳定性）实验
(1)无调节励磁时，功率特性和功率极限的测定
(2)手动调节励磁时，功率特性和功率极限的测定
(3)微机自并励时，功率特性和功率极限的测定
(4)微机他励时，功率特性和功率极限的测定
(5)单回路、双回路输送功率与功角关系实验
(6)提高电力系统静态稳定性实验
8.电力系统暂态稳定性实验
(1)短路类型对电力系统暂态稳定性的影响实验
(2)故障切除时间对暂态稳定的影响实验
(3)有无强励磁对暂态稳定性影响试验
(4)线路重合闸及其对系统暂态稳定性影响的实验
(5)同步发电机异步运行和再同步实验
(6)提高电力系统暂态稳定性的措施
ZYDLZ-03A电力系统监控实验平台
参考图片
一、概 述
“电力系统监控平台”是根据实验教学的要求，并结合电力系统实际应用和发展而研发的综合型实验平台。它能满足电力系统“遥信、遥测、遥控、遥调”四遥要求，实现电力系统发电、输电、变电、用电环节的监测及就地/远方自动控制。本系统具有结构灵活多变、功能强大、运行可靠和维护方便的特点。
用户配置模式由1台“电力系统监控实验平台”和N(N≥2)台“电力系统综合自动化实验平台”可构成“N+1”电力系统，该系统的实验内容基本覆盖了电气工程及其相关专业本科生的专业课程，如“电力系统自动化”、“电力系统分析基础”、“电力稳暂态分析”等的教学内容，能结合生产实际应用和发展。在学生进行毕业设计和课程设计时，以真实直观的实验教学形式对学生进行技能训练，有利于提高学生的动手能力，加深学生对理论知识的理解。此外，本实验平台也可供研究生作课题开发，还可供电力系统技术人员作培训基地。
二、系统结构
1、系统结构

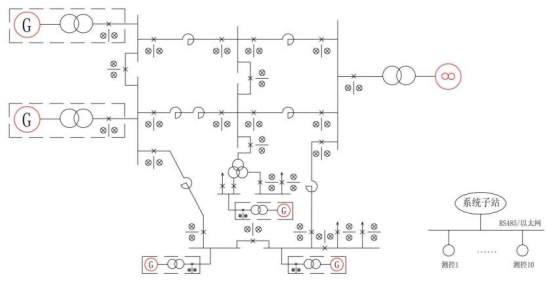

如下图，系统包括电力系统发电、输配电、用电。接入5个发电厂，可5个独立的模拟220kV系统。图中所有开关都配有电流电压互感器，都有智能融合终端对其进行测量及就地/远方控制。配有系统子站与10个智能融合终端交互。实时显示系统各个开关的运行参数，电流、电压、有功、无功、频率、功率因数等以及操作SOE。
2、后台监控系统

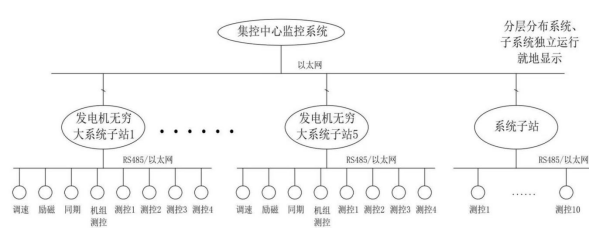

通信拓扑结构，如下：
按照电力系统要求设置集控中心监控系统，按照分层分布原则构成两级监控系统。集控中心监控系统与6个子站系统通过以太网进行信息交互。混合平台，CS/BS结构。采用分布式网络、面向对象的数据库、满足行业内最新标准，能够适用于电力系统各种电压等级的常规变电站、 数字化变电站及电厂电气监控对后台监控系统的需求。 系统具有数据采集及处理、事件顺序记录SOE、报警及事件记录、历史数据记录、图形显示及打印、历史曲线管理、开关、刀闸、变压器分接头控制、接线图动态拓扑着色、系统参数配置、源端维护工具、画面编辑、图元编辑、时间同步、用户及权限管理、系统自诊断与自恢复、系统备份 / 还原等功能
支持5个机组接入系统，可实现离网/并网运行。一键开/停发电机，可以灵活实现5台机组的AGC、AVC功能。也可按照比差系数，自动分配功率。
具有故障模拟、各种运行方式潮流变化、静态安全稳定、暂态稳定等。
3、智能融合终端
具有16路模拟量，24路开人量、16路开出量，具有CAN/RS485.以太网,测量精度高，电压电流精度可达0.2%。在线监测发电机组低压、高压的三相电流、电压的有效值和相位；各序分量的有效值和相位；有功功率、无功功率、功率因数以及频率，发电机转子电压和电流；通过融合终端在线监测各开关的开、断状态，并能通过后台对各开关实现遥控；融合终端的响应能力满足国网对生产过程的数据采集和控制命令执行的时间要求。
三、技术性能
1.输入电源：三相四线 380V±10% 50Hz
2.容 量：20kVA
3.面板尺寸：1900mm×800mm（倾斜度40°）
4.台体尺寸：1900mm×800mm×1400mm
5.通信接口；MRS485及以太网，采用101、103、104等规约；
6.测量精度：电流/电压：±0.2%；有功：±0.5%；无功：±1%
四、实验项目
1.原动机的起动与运转
(1)调速装置操作原理实验
(2)调速装置及原动机控制运转
2.发电机机电特性实验
(1)发电机的空载特性曲线测试
(2)发电机的短路特性曲线测试
(3)发电机外特性及调整特性实验
(4)发电机零功率因数负载特性实验
3.同步发电机励磁控制实验
(1)微机励磁装置基本操作实验
(2)不同α角（控制角）励磁电压波形观测实验
(3)同步发电机起励实验
(4)控制方式及其相互切换实验
(5)逆变灭磁和跳灭磁开关灭磁实验
(6)伏赫限制实验
(7)欠励限制实验
(8)同步发电机强励实验
(9)调差特性实验
(10)过励限制实验
4.准同期并列运行
(1)微机准同期装置基本操作实验
(2)自动准同期条件测试
(3)线性整步电压形成（相敏环节）测试
(4)导前时间整定及测量方法
(5)压差、频差和相差闭锁与整定
(6)手动准同期并网实验
(7)半自动准同期并网实验
(8)自动准同期并网实验
5.单机----无穷大系统稳定运行方式实验
(1)单回路稳态对称运行实验
(2)双回路和单回路的稳态对称运行比较实验
(3)单回路稳态非全相运行实验
6.单机带负荷实验
(1)独立系统的特性实验
(2)投、切不同负荷的实验
(3)甩负荷实验
7.电力系统功率特性（功角）和功率极限（静态稳定性）实验
(1)无调节励磁时，功率特性和功率极限的测定
(2)手动调节励磁时，功率特性和功率极限的测定
(3)微机自并励时，功率特性和功率极限的测定
(4)微机他励时，功率特性和功率极限的测定
(5)单回路、双回路输送功率与功角关系实验
(6)提高电力系统静态稳定性实验
8.电力系统暂态稳定性实验
(1)短路类型对电力系统暂态稳定性的影响实验
(2)故障切除时间对暂态稳定的影响实验
(3)有无强励磁对暂态稳定性影响试验
(4)线路重合闸及其对系统暂态稳定性影响的实验
(5)同步发电机异步运行和再同步实验
(6)提高电力系统暂态稳定性的措施
9.电力系统运行实验
(1)发电机启动和调整实验
(2)电力系统运行方式实验
(3)电力系统负荷调整实验
10.电力系统分析实验
(1)电力系统潮流计算分析实验
(2)电力系统故障计算分析实验
(3)切机、切负荷等稳定实验
11.电力系统调度自动化实验
，
