ZYGJDL-18A轨道电力实训场
(单价40万)

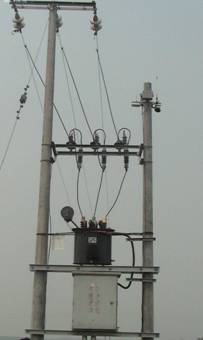

概述：本方案采用全真电力设备，建设一条包含架空线、电缆和变台的10kV电力线路，登高练习杆可结合本线路建设，利用4根直线杆，在顶部安装防坠落装置、底部设置沙坑后作为登高练习杆，也可单独立杆。线路档距可取15米至30米，视场地情况设置。技术参数：第一档线路为电缆线路，采用10kV铠装电缆，通过电缆沟敷设。后面几档线路为架空线路，采用70方铝绞线，直线杆不少于4根。线路末端设置变台一座，可用杆上变台，也可采用落地变台。直线杆底部设置直径不小于3米的沙坑。
主要配置清单：
| 序号 | 设备名称 | 数量 |
1 | 混凝土电杆 | 8根 |
2 | 10kV电缆 | 50米 |
3 | 电缆附件 | 若干 |
4 | 电缆分支箱 | 1个 |
5 | 电缆沟 | 1条 |
6 | 70方铝绞线 | 500米 |
7 | 绝缘子 | 若干 |
8 | 横档 | 若干 |
9 | 金具 | 若干 |
10 | 拉线 | 2付 |
11 | 跌落式令克 | 1付 |
12 | 变压器 | 1台 |
13 | 低压配电柜（箱） | 1面 |

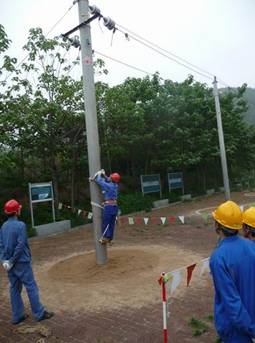

可开展的实训项目：设备认知、登杆练习、绝缘子更换、导线架设、导线固定、拉线安装、电缆敷设、电缆头制作、电缆故障检测、倒令克练习、熔丝更换、变压器维护、低压柜检修。
