ZYYL-27机泵拆装实训单元装置

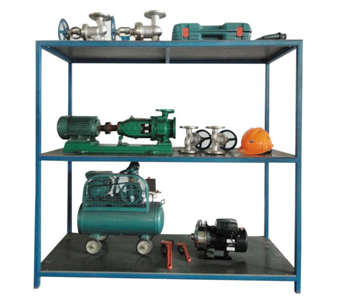

（产品参考图片，具体以实物为准）

一、系统功能：
1.流程图的识读。
2.能根据提供的流体输送流程图，准确填写安装管线所需管道、管件、阀门、仪表的规格型号及数量等的材料清单。
3.能按照材料清单正确领取所需材料。
4.能准确列出组装管线所需的工具和易耗品等领件清单并正确领取工具和易耗品。
5.能进行管线的组装、管道的试压、管线的拆除。
6.能在系统异常时进行能源隔断的操作。
7.热态操作下泵的切换、维修与系统恢复。
8.热态操作下换热器的切换、维修与系统恢复。
9.热态操作下流量计的切换、维修与系统恢复。
10.能做到机泵拆装过程中的安全规范。
二、系统由以下部分组成：
1、机泵拆装对象系统。
2、机泵拆装工具（包括试压检漏设备）。
3、机泵拆装工作台、拆装货架及工具箱。
4、机泵拆装密封件。
三、机泵拆装对象系统清单：
操作台尺寸1000x700mm 钢制操作台，上铺操作软垫。
（一）动设备
1、名称：电机；规格型号：与离心泵配套；数量2台。
2、名称：离心泵；规格型号：工业级，单级单吸离心泵，流量,12m3/h，转速2800r/min，扬程20米，功率2KW；配电机，联轴节，数量1台。
3、齿轮泵1 台：流量60L/h，排出压力0.3MPa,转速1350r/min，配电机，联轴节。
4、空气压缩机2 台：排气量0.036L/min，工作压力0.8MPa，转速2800r/min。
（二）静设备
1、名称：水槽；规格型号：不锈钢304，壁厚2mm，约500 mm×500 mm×800mm；数量1台。
1、名称：换热器；规格型号：不锈钢304，套管换热器Ф108×1000mm；数量1台。
（三）仪表
1、名称：流量计；规格型号：转子流量计，LZB-40，400-4000 L/h；数量2台。
2、2.1名称：压力；规格型号：指针压力表0-0.4Mpa；数量5台。
2.2名称：压力；规格型号：指针真空表-0.1-0Mpa；数量2台。
3、名称：液位；规格型号：玻璃管液位计，0-600mm；数量1台。
4、名称：温度；规格型号：双金属温度计0-100℃；数量1台。
（四）阀门管件管道
1、名称：截止阀；规格型号：不锈钢304，DN50、40、32等；数量13台。
2、名称：球阀；规格型号：不锈钢304，DN50、40、32等；数量22台。
3、名称：过滤阀；规格型号：不锈钢304，DN50；数量1台。
4、名称：安全阀；规格型号：不锈钢304，压力0.8Mpa；数量1台。
5、名称：连接软管；规格型号：0-500mm；数量1批。
6、名称：法兰；规格型号：不锈钢304，DN50、40、32等；数量1批。
7、名称：垫片；规格型号：不橡胶垫圈，铝垫片；数量1批。
8、名称：8字盲板；规格型号：不锈钢304，DN50、40、32等；数量1批。
9、名称：管件；规格型号：不锈钢304三通、弯头、活接头、短接；数量1批。
10、名称：管道；规格型号：不锈钢304 DN65、50、25等；数量1批。
拆装工具及试压检漏设备
