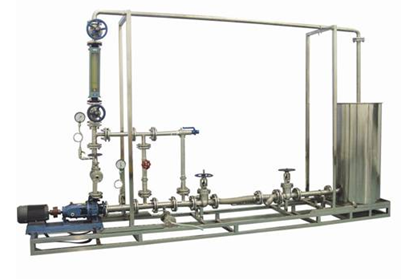

装置功能

1．强化手动操作技能训练。
2．考察学生全面分析系统、辨别正误和迅速决策等能力，在实践中结合了识图能力、出具规范清单、安全操作等各项理论功底的考察。
3．配套流体输送机械、化工仪表和机械制图等多门课程的教学实践，如管件识辨、流量计安装和四大化工参量的安装、检测、显示等。
4.具有离心泵性能、流量计性能进行测定的功能。

设计参数

液体流量：0～8m3/h。
液体温度：常温。

公用设施

水：装置自带贮水箱，实验前用清洁水源灌注满，实验过程中可循环使用，实验结束后排空即可。
电：电压AC380V，功率3KW，三相四线制（三火线一零线）。每个实验室需配置1~2个接地点（安全地及信号地）。
气：无。
实验物料：清洁自来水。

技术参数

水箱：不锈钢材质，带贮水排空底阀，进水管路设置专用接口。
循环水泵：机械密封卧式连轴化工泵 供电：AC380V ，功率：2.2KW，数量1台。
水泵进口管路：304不锈钢材质，DN50，配合法兰安装阀门及过滤器。
水泵出口管路：304不锈钢材质，DN32及DN40，配合法兰安装阀门。
回流管路：304不锈钢材质，DN25。
安全泄压管路：304不锈钢材质，DN25。
灌泵管路：304不锈钢材质，专用灌泵管路，方便操作检验。
耐压测试管路：304不锈钢材质，专用管路耐压测试接口。
电源设备：布线槽，带漏电保护的空气开关盒。
设备尺寸：3800×800×2200mm（长×宽×高），整机采用304不锈钢制作，钢制花纹板喷塑底座。开关盒集成于对象部分之上。
拆装工具及试压检漏设备一批见清单。

测控组成

变量

检测机构

显示机构

执行机构

离心泵进口压力

压力表，精度：1.5%FS

压力表就地显示

无

离心泵出口压力

压力表，精度：1.5%FS

压力表就地显示

管路出口阀 （手动）

流体流量

玻璃转子流量计，精度：4%FS

流量计就地显示

管路出口阀 （手动）

流体温度

双金属温度计，精度：1.5%FS

温度计就地显示

无

1

管子钳

450mm

把

1

2

管子钳

300mm

把

1

3

活动扳手

12寸

把

1

4

活动扳手

10寸

把

1

5

呆扳手

17~19

把

1

6

呆扳手

22~24

把

1

7

两用扳手

17mm

把

1

8

两用扳手

19mm

把

1

9

两用扳手

22mm

把

1

10

两用扳手

24mm

把

1

11

木榔头

2.5寸

把

1

12

穿心一字批

12寸（敲棒）

把

1

13

螺丝一字批

小号

把

1

14

螺丝一字批

中号

把

1

15

螺丝十字批

小号

把

1

16

螺丝十字批

中号

把

1

17

水平尺

600mm

把

1

18

直角尺

LG-ZT300 12"/300mm

把

1

19

卷尺

3m

把

1

20

普通游标卡尺

LG-W150 6"/0-150mm

把

1

21

螺栓螺母

M12×45

套

10

22

螺栓螺母

M14×50

套

20

23

螺栓螺母

M14×55

套

10

24

生料带

聚四氟乙烯　

卷

4

25

石棉垫片

DN20

片

10

26

石棉垫片

DN25

片

10

27

石棉垫片

DN32

片

10

28

石棉垫片

DN40

片

10

29

石棉垫片

DN50

片

10

30

安全帽

橘红色

顶

3

31

带脚龙门架
（管子台虎钳）

3#带脚

台

1

32

试压泵

SB-2.5手动

台

1

33

货架

2.4×0.6×1.5(m)(分三层）

个

1
