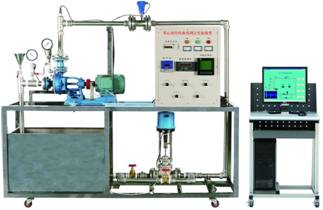

ZYTL-21 离心泵特性曲线测定实验装置

一、产品概述
通过实验，使学生充分了解离心泵的结构与特性，学会离心泵的操作；使学生能够掌握用阀门调节离心泵流量的方法，学习离心泵特性曲线的测定方法。
二、系统特点

1. 整个装置结构设计合理，美观大方

2. 整套设备除去特殊材料外均采用不锈钢制造，所有不锈钢设备均进行精细抛光处理，造型美观、结构合理

3. 流量测量采用了实际工业现场应用的涡轮流量计，多功能通道无纸记录仪直接显示流量数据

4. 离心泵配备有完善的启动排气装置，泵进口管道安装有不锈钢底阀

5. 多种泵出口流量调节方式，既可采用手动阀门调节，也可选择采用电动调节阀自动调节方式

6. 实验装置提供离心泵特性曲线测试多种控制模式，可在仪表控制下手动进行实验，也可采用计算机自动控制下进行实验

7. 采用Modbus总线通讯方式采集现场数据，复杂计算过程计算机后台处理

三、技术性能
可完成恒定转速条件下泵的扬程(H)、轴功率(N)及效率(η)与泵的流量(Q)间的关系曲线。
四、系统组成
整套实验装置由低位水箱、泵进口真空表、离心泵、泵出口压力表、流量计、调节阀等组成一个循环回路。
