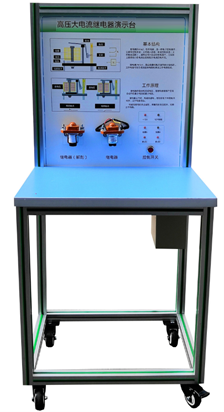

ZYQC-XNY-C04高压大电流继电器演示台

产品简介

选用主流新能源配套高压大电流继电器，为比亚迪，江淮新能源等配套；提供两款继电器，每款各两件，一件解剖，一件用于通电测量，让学员掌握高压大电流继电器内部结构和工作原理。

功能特点

采用主流新能源配套高压大电流继电器，与动力电池包内部使用的继电器完全相同，安装在绝缘板上，在通电状态下检测高压端子的通断。

解剖的高压大电流继电器用于内部结构认识。

面板绘制高压大电流继电器工作原理和注意事项。

实训台带四个脚轮，移动灵活，同时脚轮带自锁装置，可以固定位置。

设备框架采用40mm×40mm一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁。

技术规格

1.设备外形尺寸（mm）：    700*700*1450（长*宽*高）

2.面板外形尺寸（mm）：    700*700（长*宽）

3.工作温度：              -20°～+40°

4.开关电源：              AC220V-DC12V-30A

5.高压大流继电器：        EV200AAANA

        线圈电压：         9～36VDC

        最大额定工作电压： 900VDC

        额定接触电流：     500A

        机械寿命：         100万次

6．高压大电流继电器：      EVR200CE

        线圈电压：         12VDC

        最大额定工作电压： 1000VDC

        额定电流：         200A

        短期承载电流：     500A

        机械寿命：         20万次

基本配置

高压大电流继电器EV200AAANA（两件，其中一件解剖），高压大电流继电器EVR200CE（两件，其中一件解剖），数字式万用表，开关电源，手动开关，可移动实训台(带原理面板)。
