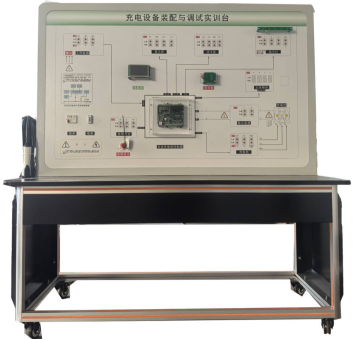

ZYQC-XNY-019电动汽车充电设备实训台

一、产品简介

实训平台采用国标充电桩为基础制作，可完成交流充电设备的工作原理认知、充电桩装调测试教学训练。

二、产品功能

1、实训台由充电桩装配组件、示教板、充电桩测试模块、显示屏及充电刷卡模块组成；

2、可进行单相断路器、浪涌保护器、智能电表、交流接触器、辅助电源、主控板、枪锁模块、急停开关、门禁开关的装调训练；

3、装调接线采用导轨式接线排，接线方便可快速进行更换，可进行自由拼装，接线端子孔约 8mm；

4、充电桩配套7 寸触摸显示屏，通过显示屏可进行充电模式的选择，计费费率的设置、时段设置、时间设置、故障信息查询、保护设置。

充电时通过显示屏可实时查看充电电压、充电电流、实时充电电量、实时充电金额、实时充电时长等信息。通过显示屏可结束充电；

5、实训台具有刷卡功能，通过刷卡可启动和结束充电；

6、采用40×40mm 工业级铝型材，示教板主体框架采用专用铝型材，型材内部设有 4 个5mm 面板卡槽。

7.设备框架采用40×40/40×40R一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，台面宽40CM,冲压成形的左右圆弧台面经久耐用不生锈，带4个带自锁装置万向脚轮，便于移动。设备上箱采用冷板冲压成形，左右上侧圆弧设计，背面带双开维修门，便于维护与保养。

8.配套实训(实验)指导书等教学资料，包含工作原理、实训项目、故障设置及分析等要点说明。

三、实训项目

1、可进行充电桩部件装配；

2、充电桩使用方法；

3、充电桩线路连接；

4、充电桩线路检查；

5、充电桩线路核验；

6、充电桩线路复检；

7、充电桩线路测试；

8、充电桩故障排除。

四、基本配置

1、示教板 1 套；

2、充电桩测试与装调模块 1 套；

3、显示屏 1 套；

4、充电刷卡模块 1 套；

五、技术规格

1、设备尺寸（长×宽×高）：1600×700×1700mm；

2、工作电压：AC220V，50HZ；

3、充电电流：32A。
