ZYQC-XNY-A03（圆形）动力电池展示台

一.产品简介

选用主流新能源磷酸铁锂动力电池，单体电池3.2V5AH（32650）和3.2V3AH（26650）两种，圆柱形，每种单体电池各4件，可以测量电压和内阻，展示磷酸铁锂动力电池（圆柱形）基础知识与结构。

二.功能特点

1.单体电池固定在平台上，学员可以对不同型号单体电池电压和内阻进行实测；了解磷酸铁锂动力电池3.2V电压平台和基本参数。

2.借助自备充电机，可以给单体电池补电。

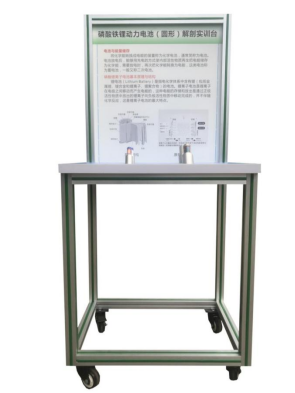

3.设备由可移动台架和面板组成，UV平板喷绘面板立放固定，绘制三维立体解剖结构图，介绍该型单体电池基本知识，展示磷酸铁锂动力电池基本参数。

3.设备带四个脚轮，移动灵活，同时脚轮带自锁装置，可以固定位置。

4.设备配备解剖完整磷酸铁锂单体电池4件，展示磷酸铁锂电池内部结构。

6.设备框架采用40mm×40mm一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，台面铺装32mm厚彩色高密度复合板。

三.技术规格

1.设备外形尺寸（mm）：700*700*1500（长*宽*高）

2.面板外形尺寸（mm）：648*713（长*宽）

3.输入电源：AC220V±10% 50Hz

4.工作温度：-5～+40°

5.动力电池类型：环保型磷酸铁锂动力电池（圆柱形，单体电池3.2V5AH和3.2V3AH）

四.基本配置

磷酸铁锂动力电池3.2V5AH/32650（4件，其中2件解剖），酸铁锂动力电池3.2V3AH/26650（4件，其中2件解剖），单体电池充电装置，可移动台架（带原理面板）。

五、实训实验项目

1.磷酸铁锂动力电池结构与原理认知。

2.磷酸铁锂动力电池的端子及对应的功能认知与检测。

3.磷酸铁锂动力电池的电压和内阻检测。
