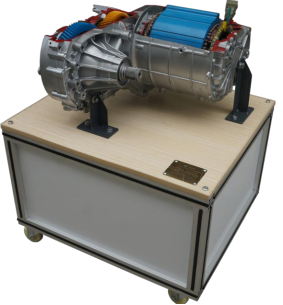

ZYQC-XNY-B16（电机及变速器）电驱动力总成解剖实训台

一.产品简介

选用电动车驱动动力总成（比亚迪E5 ）通过解剖，展示现电动车驱动电机与变速器内部结构和控制原理。

二.功能特点

1.通过解剖和各剖面喷涂不同颜色，使内外部件的机械结构和相互之间的装配关系清楚的显现在外面。

2.驱动电机与变速器放在平台上，观察内外部件结构。

3.内部传感器涂以不同颜色，清晰显示安装位置和连线方法。

4.设备带四个脚轮，移动灵活，同时脚轮带自锁装置，可以固定位置。

5.展示内部零部件名称和连接方式、内部结构。

6.设备框架采用40mm×40mm一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，带4个带自锁装置万向脚轮，便于移动。

7.配套实训指导书等教学资料，包含工作原理，实训项目，故障分析等要点说明。

三.技术规格

1.设备外形尺寸（mm）：1200*1000*1200（长*宽*高）；

2.移动脚轮：100*60mm

3.工作温度： -20°～+40°

4.电动车驱动电机及变速器：比亚迪E5 /DC633.6V 160KW;

四.实训（实验）项目

动力总成结构与原理认知实训。

动力总成拆装与检测实训。

五.基本配置

驱动电机与变速器驱动动力总成，可移动台架（带原理教学板）。
